Làm thế nào Máy in ống đồng trục điện tử có thể cải thiện độ chính xác khi in và hiệu quả đóng gói linh hoạt

Ohm xanhphát triểnMáy in ống đồng trục điện tửdành cho các nhà sản xuất đang tìm kiếm khả năng in nhiều màu chính xác trên vật liệu đóng gói linh hoạt. Với điều khiển bằng trợ lực, quản lý độ căng phối hợp và đăng ký màu chính xác, thiết bị này hỗ trợ chất lượng in ổn định và sản xuất cuộn thành cuộn hiệu quả.

Máy in ống đồng trục điện tử được thiết kế để mang lại khả năng in nhiều màu chính xác, có thể lặp lại trên màng nhựa, giấy và các vật liệu cuộn tương thích khác. Bằng cách điều phối các hệ thống truyền động điện tử thay vì chỉ dựa vào các kết nối trục cơ khí truyền thống, nó giúp người vận hành quản lý chuyển động của màng và đăng ký màu trong suốt quá trình in. Bài viết này giải thích cách thức hoạt động của công nghệ, các thành phần chính, chất nền tương thích, thông số kỹ thuật chính và những cân nhắc thực tế khi lựa chọn thiết bị. Nó cũng xem xét cách cấu hình máy của Green Ohm có thể hỗ trợ sản xuất bao bì linh hoạt và những gì người mua nên đánh giá trước khi đầu tư vào dây chuyền in mới.

Mục lục

1. Máy in ống đồng trục điện tử là gì?
2. Công nghệ trục điện tử hoạt động như thế nào?
3. Những tính năng nào ảnh hưởng đến hiệu suất in ấn?
4. Máy có thể in những vật liệu gì?
5. Thông số kỹ thuật chính là gì?
6. Thiết bị in này được sử dụng ở đâu?
7. Người mua nên chọn máy phù hợp như thế nào?
8. Làm thế nào người vận hành có thể duy trì hiệu suất ổn định?
9. Câu hỏi thường gặp
10. Phần kết luận

1. Máy in ống đồng trục điện tử là gì?

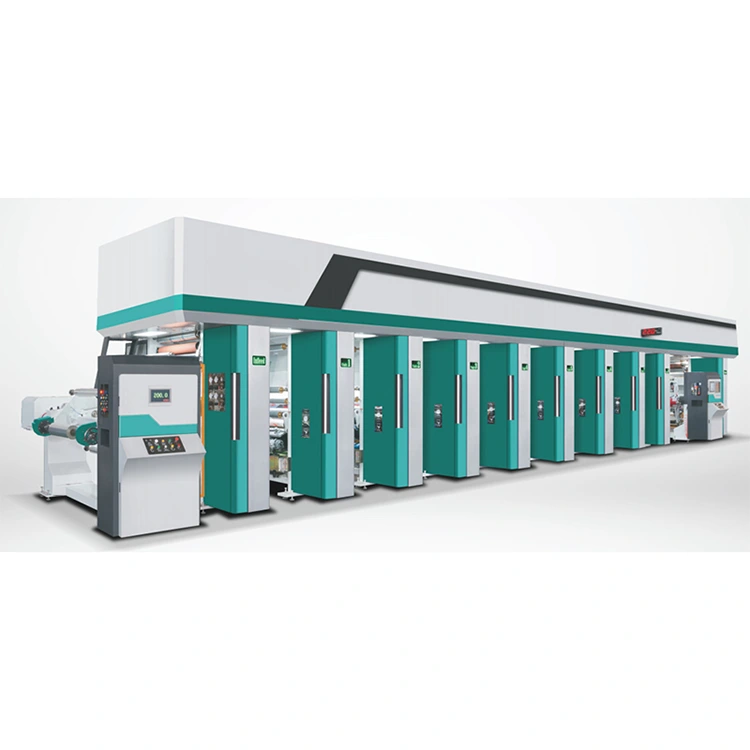

Máy in ống đồng trục điện tử là một hệ thống in công nghiệp sử dụng các bộ truyền động phối hợp điện tử để điều khiển chuyển động của nhiều bộ phận in. Nó kết hợp quy trình in ống đồng đã được thiết lập với các công nghệ tự động hóa và trợ lực hiện đại để hỗ trợ in nhiều màu chính xác trên các cuộn vật liệu liên tục.

Trong in ống đồng thông thường, các trục in khắc chuyển mực lên bề mặt khi nó đi qua các trạm in liên tiếp. Mỗi hình trụ đại diện cho một màu hoặc một phần cụ thể của hình ảnh. Việc đồng bộ hóa chính xác giữa các trạm này là điều cần thiết vì ngay cả một sai lệch nhỏ trong chuyển động của mạng cũng có thể gây ra sai lệch màu sắc rõ ràng.

Điều khiển trục điện tử phối hợp các trục truyền động có liên quan thông qua hệ thống điều khiển, giúp duy trì mối quan hệ vị trí và tốc độ cần thiết của chúng. Cách tiếp cận này có thể đơn giản hóa việc đồng bộ hóa và điều chỉnh khi so sánh với các cách sắp xếp liên kết cơ học, tùy thuộc vào cấu hình máy.

Ohm xanh cung cấp giải pháp in ống đồng trục điện tử dành cho in nhiều màu trên màng nhựa, giấy và các vật liệu cuộn tương thích khác. Cấu hình của nó kết hợp in điều khiển bằng servo, đăng ký trên máy tính và kiểm soát độ căng để giải quyết các nhu cầu thực tế của sản xuất bao bì linh hoạt.

2. Công nghệ trục điện tử hoạt động như thế nào?

Quá trình in bắt đầu khi bộ phận tháo cuộn đưa một cuộn chất nền vào máy. Mạng di chuyển qua các trạm in, nơi các ống trụ được khắc sẽ chuyển mực lên vật liệu. Sau mỗi công đoạn in, chất nền sẽ đi qua công đoạn sấy khô trước khi chuyển sang trạm tiếp theo hoặc bộ phận tua lại.

Sự phối hợp điện tử hỗ trợ quá trình này bằng cách đồng bộ hóa các bộ truyền động chịu trách nhiệm di chuyển vật liệu và vận hành các trục in. Bộ điều khiển logic lập trình (PLC), điều khiển lực căng được điều khiển bằng servo và các điều chỉnh đăng ký phối hợp với nhau để giúp duy trì điều kiện sản xuất ổn định.

1. Thư giãn:Cuộn được lắp và chất nền được đưa vào máy dưới sức căng được kiểm soát.
2. Hướng dẫn trên mạng:Vật liệu đi theo đường dẫn dự định của nó qua dây chuyền in, giúp duy trì vị trí nhất quán.
3. Chuyển mực:Xi lanh in khắc chuyển các mẫu mực cần thiết sang chất nền.
4. Đăng ký màu:Kiểm soát đăng ký phối hợp các vị trí của lần hiển thị màu liên tiếp.
5. Sấy khô:Hệ thống sấy loại bỏ lượng dung môi hoặc độ ẩm cần thiết, tùy thuộc vào hệ thống mực và điều kiện vận hành.
6. Tua lại:Vật liệu in được thu thập thành cuộn để kiểm tra, cán màng, rạch hoặc chuyển đổi tiếp theo.

Chất lượng in thực tế không chỉ phụ thuộc vào sự đồng bộ hóa điện tử. Tình trạng xi lanh, tính chất nền, công thức mực, điều kiện sấy, thiết lập máy và quy trình vận hành đều ảnh hưởng đến kết quả hoàn thiện.

3. Những tính năng nào ảnh hưởng đến hiệu suất in ấn?

Điều khiển in bằng động cơ servo

Bộ truyền động servo cho phép điều khiển phối hợp các trục in và hỗ trợ quản lý vị trí và tốc độ chính xác. Khi được định cấu hình chính xác, chúng có thể giúp giảm sai lệch đăng ký và giúp việc điều chỉnh thiết lập trở nên dễ quản lý hơn trong quá trình sản xuất nhiều màu.

Quản lý căng thẳng vòng kín

Màng mềm và giấy mỏng có thể bị giãn, nhăn hoặc dịch chuyển khi độ căng của màng không ổn định. Cấu hình được mô tả của Green Ohm sử dụng điều khiển độ căng vòng kín ba động cơ để phối hợp xử lý vật liệu. Cài đặt độ căng phù hợp là điều cần thiết để giảm chuyển động của web và duy trì kích thước in nhất quán.

Đăng ký màu trên máy vi tính

Điều chỉnh đăng ký theo chiều ngang và chiều dọc giúp căn chỉnh các ấn tượng màu sắc riêng lẻ. Chức năng đăng ký trước cũng có thể hỗ trợ thiết lập trước khi bắt đầu sản xuất đầy đủ. Những khả năng này đặc biệt hữu ích cho đồ họa chi tiết, văn bản đẹp và thiết kế bao bì yêu cầu căn chỉnh màu sắc chính xác.

Cung cấp mực và lắp ráp lưỡi bác sĩ

Con lăn truyền mực cung cấp mực cho quá trình in, trong khi lưỡi dao bác sĩ sẽ loại bỏ mực thừa khỏi bề mặt trụ. Green Ohm mô tả cách sắp xếp lưỡi bác sĩ được điều khiển độc lập được thiết kế để tạo điều kiện thuận lợi cho việc điều chỉnh và thay đổi lưỡi. Tình trạng lưỡi cắt và quản lý mực thích hợp giúp hỗ trợ tái tạo hình ảnh rõ nét.

Kiểm soát an toàn và sấy khô tích hợp

Hệ thống sấy sử dụng luồng không khí được kiểm soát và quản lý nhiệt độ để hỗ trợ sấy mực. Chức năng giám sát màn hình cảm ứng và chẩn đoán lỗi có thể giúp người vận hành quan sát các điều kiện vận hành và xác định sự cố. Các biện pháp thông gió, xử lý dung môi và an toàn máy phù hợp vẫn rất cần thiết khi in bằng mực gốc dung môi.

• Ổ đĩa in phối hợp điện tử.
• Quản lý độ căng vòng kín để ổn định web.
• Điều chỉnh đăng ký màu ngang và dọc.
• Hệ thống chuyển mực và lưỡi bác sĩ được thiết kế để sử dụng mực có kiểm soát.
• Chức năng sấy khô, giám sát và chẩn đoán lỗi máy.

4. Máy có thể in những vật liệu gì?

Khả năng tương thích của chất nền là yếu tố quan trọng khi lựa chọn máy in ống đồng. Các vật liệu khác nhau có đặc tính kéo, đặc tính bề mặt, độ dày và yêu cầu bám dính mực khác nhau. Sự kết hợp chính xác giữa chất nền, hình khắc hình trụ, mực và điều kiện sấy khô là cần thiết để có kết quả đáng tin cậy.

Ohm xanh liệt kê các phạm vi vật liệu sau cho cấu hình trục điện tử của nó:

Các phạm vi này là các thông số vật liệu được liệt kê của nhà sản xuất, không đảm bảo rằng mọi loại vật liệu đều có thể hoạt động trong các điều kiện giống nhau. Người mua nên xác nhận các yêu cầu về chất nền, hệ thống mực, độ dày và sản xuất dự định trước khi đặt hàng.

5. Thông số kỹ thuật chính là gì?

Bảng sau đây tóm tắt các thông số kỹ thuật chính được công bố cho máy in ống đồng trục điện tử dòng YG-8 của Green Ohm. Các giá trị phải được xác nhận dựa trên báo giá hiện tại và thỏa thuận kỹ thuật cuối cùng trước khi mua.

*Thông số kỹ thuật do nhà sản xuất công bố sử dụng đơn vị mm/phút cho tốc độ in và cơ học tối đa. Các giá trị trên chỉ được biểu thị bằng m/phút dưới dạng diễn giải tạm thời của các số liệu được liệt kê. Xác nhận đơn vị chính xác và tốc độ vận hành định mức trực tiếp với Green Ohm trước khi sử dụng những số liệu này để lập kế hoạch sản xuất.

Mẫu 850 mm có thể phù hợp với yêu cầu web hẹp hơn, trong khi mẫu 1.050 mm và 1.250 mm cung cấp dung lượng bề mặt rộng hơn. Mô hình phù hợp phụ thuộc vào kích thước gói thành phẩm, việc sử dụng vật liệu, bố cục in, thông số kỹ thuật của trụ và sản lượng theo kế hoạch chứ không chỉ riêng chiều rộng của cuộn.

6. Thiết bị in này được sử dụng ở đâu?

In ống đồng trục điện tử phù hợp với các nhà sản xuất cần đồ họa lặp lại trong suốt quá trình sản xuất dài. Sự phù hợp của nó phụ thuộc vào thiết kế bao bì, chất lượng in yêu cầu, chất nền, hệ thống mực và quy trình chuyển đổi tiếp theo.

Bao bì thực phẩm linh hoạt

Phim in dùng cho túi đựng đồ ăn nhẹ, giấy gói bánh kẹo, bao bì thực phẩm khô và các loại bao bì linh hoạt khác thường yêu cầu tái tạo màu sắc nhất quán và đồ họa rõ ràng. Cấu trúc bao bì hoàn thiện cũng phải đáp ứng các yêu cầu hiện hành về tiếp xúc với thực phẩm và đóng gói.

Bao Bì Hàng Tiêu Dùng

Gói nạp chất tẩy rửa, bao bì chăm sóc cá nhân và túi sản phẩm gia dụng có thể sử dụng màng in nhiều màu để truyền đạt thương hiệu, thông tin sản phẩm và hướng dẫn sử dụng.

Bao bì bằng giấy

Khi loại giấy và hệ thống mực tương thích, in ống đồng có thể hỗ trợ các thiết kế trang trí, mẫu lặp lại và vật liệu đóng gói in cần tái tạo hình ảnh nhất quán.

Vật liệu linh hoạt công nghiệp

Một số ứng dụng đóng gói công nghiệp sử dụng màng in để nhận dạng, thông tin sản phẩm hoặc phân biệt hình ảnh. Người mua nên đánh giá khả năng kháng hóa chất, hiệu suất của chất nền và các yêu cầu sử dụng cuối cùng trước khi chọn quy trình in.

Đối với bao bì sau này sẽ trải qua quá trình cán, rạch hoặc làm túi, chất lượng in phải được đánh giá cùng với hiệu suất của toàn bộ dây chuyền chuyển đổi.

7. Người mua nên chọn máy phù hợp như thế nào?

Việc chọn một máy in không chỉ liên quan đến việc so sánh tốc độ tối đa hoặc giá mua. Các nhóm sản xuất phải kết hợp thiết bị với công việc thực tế, mức sử dụng dự kiến, môi trường vận hành và khả năng bảo trì.

1. Xác nhận phạm vi chất nền.Xác định loại màng, độ dày, loại giấy, cách xử lý bề mặt và mọi thay đổi về vật liệu dự kiến ​​trong tương lai.
2. Xác định chiều rộng web cần thiết.Tính toán chiều rộng in có thể sử dụng, lề cạnh và mức sử dụng vật liệu cho bố cục bao bì mà bạn sản xuất.
3. Chỉ định màu sắc và yêu cầu đăng ký.Xác nhận số lượng màu sắc, độ phức tạp của hình ảnh, dung sai đăng ký và phương pháp kiểm tra.
4. Đánh giá tốc độ sản xuất thực tế.Yêu cầu tốc độ chạy dự kiến ​​với chất nền, mực in, vòng lặp xi lanh và điều kiện sấy thay vì chỉ dựa vào tốc độ cơ học tối đa.
5. Xem lại hệ thống điều khiển.Làm rõ cấu hình servo, điều chỉnh đăng ký, hành vi kiểm soát độ căng, giao diện người vận hành, cảnh báo và hỗ trợ khắc phục sự cố.
6. Kiểm tra các tiện ích và nhu cầu cài đặt.Đánh giá công suất điện, thông gió, năng lượng sấy, diện tích sàn, yêu cầu về khí thải và các quy định an toàn hiện hành.
7. Lên kế hoạch phục vụ và đào tạo.Xác nhận hỗ trợ lắp đặt, đào tạo người vận hành, phụ tùng thay thế, bảo trì phòng ngừa và sắp xếp phản hồi sau bán hàng.

Trước khi đặt hàng, hãy yêu cầu đề xuất kỹ thuật chi tiết và nếu có thể, sắp xếp dùng thử mẫu bằng vật liệu và tác phẩm nghệ thuật tiêu biểu. Điều này giúp xác minh rằng cấu hình đề xuất có phù hợp với môi trường sản xuất thực tế hay không.

8. Làm thế nào người vận hành có thể duy trì hiệu suất ổn định?

Bảo trì định kỳ giúp giảm thời gian ngừng hoạt động ngoài dự kiến ​​và bảo vệ tính nhất quán của bản in. Một chương trình bảo trì thực tế phải tuân theo hướng dẫn vận hành của nhà sản xuất và tính đến cường độ sản xuất, thành phần hóa học của mực, loại chất nền và điều kiện môi trường.

• Kiểm tra xi lanh in:Kiểm tra hư hỏng, nhiễm bẩn, mài mòn và các vấn đề có thể ảnh hưởng đến việc truyền hình ảnh.
• Bảo quản lưỡi dao bác sĩ:Kiểm tra các cạnh của lưỡi dao, cách lắp đặt, điều kiện tiếp xúc và khoảng thời gian thay thế.
• Xác minh cài đặt độ căng:Xem lại độ căng khi tháo cuộn, xen kẽ và cuộn lại khi thay đổi thông số kỹ thuật vật liệu hoặc công việc.
• Giám sát đăng ký:Kiểm tra sự căn chỉnh trong quá trình khởi động, sau khi thay đổi vật liệu và trong suốt quá trình sản xuất.
• Làm sạch các bộ phận xử lý mực:Thực hiện theo các quy trình đã được phê duyệt để lưu thông mực, loại bỏ cặn và xử lý dung môi.
• Kiểm tra hệ thống sấy:Giám sát luồng không khí, kiểm soát nhiệt độ, thông gió và khóa liên động an toàn.
• Kiểm tra ổ đĩa và điều khiển:Thực hiện theo lịch kiểm tra được đề xuất cho hệ thống servo, cảm biến, bộ phận PLC và kết nối điện.
• Ghi lại dữ liệu vận hành:Ghi lại các lỗi định kỳ, thời gian ngừng hoạt động, lãng phí và điều chỉnh để hỗ trợ cải tiến liên tục.

Khi sử dụng mực gốc dung môi, người vận hành phải tuân theo hướng dẫn của nhà sản xuất máy và các yêu cầu hiện hành về cháy, thông gió, khí thải và an toàn lao động. Việc bảo trì chỉ nên được thực hiện bởi nhân viên được đào tạo phù hợp với thiết bị được đặt trong tình trạng an toàn.

9. Câu hỏi thường gặp

Câu 1: Ưu điểm chính của máy in ống đồng trục điện tử là gì?

Ưu điểm chính của nó là điều khiển truyền động phối hợp điện tử, hỗ trợ các đơn vị in đồng bộ và đăng ký màu chính xác. Kết hợp với khả năng quản lý độ căng phù hợp và thiết lập chính xác, điều này có thể giúp cải thiện tính nhất quán và đơn giản hóa việc điều chỉnh trong sản xuất cuộn nhiều màu.

Câu 2: Vật liệu nào tương thích với máy của Green Ohm?

Các vật liệu được liệt kê bao gồm PET, nylon, PE, OPP, BOPP, CPP, PVC, giấy bóng kính và giấy trong phạm vi độ dày hoặc trọng lượng cơ bản được chỉ định. Khả năng tương thích thực tế phụ thuộc vào loại vật liệu, hệ thống mực, xử lý bề mặt và cấu hình máy. Xác nhận các yêu cầu đối với chất nền dự định của bạn trước khi mua.

Câu 3: Tốc độ in tối đa của dòng YG-8 là bao nhiêu?

Trang sản phẩm liệt kê tốc độ cơ học tối đa là 420 và tốc độ in tối đa là 400, nhưng đơn vị được công bố không phù hợp với ký hiệu tốc độ dây truyền công nghiệp điển hình. Người mua phải nhận được xác nhận bằng văn bản về các đơn vị chính xác, điều kiện định mức và tốc độ sản xuất dự kiến ​​từ Green Ohm.

Q4: Làm cách nào để chọn giữa YG-8-850, YG-8-1050 và YG-8-1250?

Sự khác biệt chính được liệt kê là chiều rộng web tối đa: lần lượt là 850 mm, 1.050 mm và 1.250 mm. Chọn mô hình theo kích thước bao bì, bố trí công việc, sử dụng chất nền và kế hoạch sản xuất. Đồng thời xác minh các yêu cầu về không gian sàn, nguồn điện và điều kiện lắp đặt.

Câu 5: Tôi nên chuẩn bị những gì trước khi yêu cầu báo giá?

Chuẩn bị loại và độ dày chất nền, chiều rộng màng, số lượng màu in, tác phẩm nghệ thuật hoặc mẫu, yêu cầu lặp lại hình trụ, đầu ra mục tiêu, hệ thống mực và các quy trình tiếp theo dự kiến. Những chi tiết này giúp nhà sản xuất đánh giá cấu hình cần thiết và xác định các câu hỏi kỹ thuật trước khi hoàn tất báo giá.

10. Kết luận

Máy in ống đồng trục điện tử có thể là một khoản đầu tư có giá trị cho các nhà sản xuất bao bì linh hoạt yêu cầu in nhiều màu phối hợp, độ căng của màng được kiểm soát và đăng ký lặp lại. Kết quả tốt nhất đến từ việc kết hợp cấu hình máy với chất nền, tác phẩm nghệ thuật, hệ thống mực, yêu cầu sấy khô và mục tiêu sản xuất thực tế. Dòng YG-8 của Green Ohm cung cấp ba tùy chọn chiều rộng web được liệt kê, cùng với điều khiển in điều khiển bằng servo, đăng ký trên máy tính và các chức năng xử lý vật liệu tích hợp. Trước khi đưa ra quyết định cuối cùng, hãy xác nhận các thông số kỹ thuật, đơn vị tốc độ sản xuất, kết quả in mẫu, yêu cầu lắp đặt và hỗ trợ sau bán hàng với nhà sản xuất. Để thảo luận về các yêu cầu về chất nền của bạn, so sánh các cấu hình có sẵn hoặc yêu cầu báo giá phù hợp,liên hệ với chúng tôithông qua trang sản phẩm Máy in ống đồng trục điện tử Green Ohm.
